Ponti Ripetitori di Sezione
Da poco tempo abbiamo rimesso in funzione il nostro ripetitore sia in VHF che in UHF.
Il ponte IR2AA (R6) in VHF opera alla frequenza di 145.750,0 MHz con shift a - 600 KHz, subtono a 71,9 Hz.
Invece il ponte IR2UI (RU2) in UHF opera alla frequenza di 430.050,0 MHz con shift a +1.600 KHz, subtono a 156,7 Hz.
E' consigliato l'uso del subtono anche in ricezione sempre rispettivamente a 71,9 Hz e 156,7 Hz su tutti e 2 i ponti.
La potenza è di 5 watt e le antenne sono del tipo a ground plane; il diagramma di irrardiazione è pertanto omnidirezionale.
Vista esterna
Vista panoramica Sud
|
Vista panoramica Ovest
|

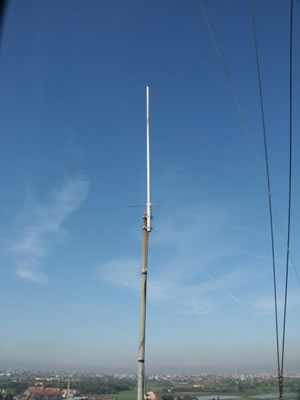

L'antenna
|
Foto interne del ponte

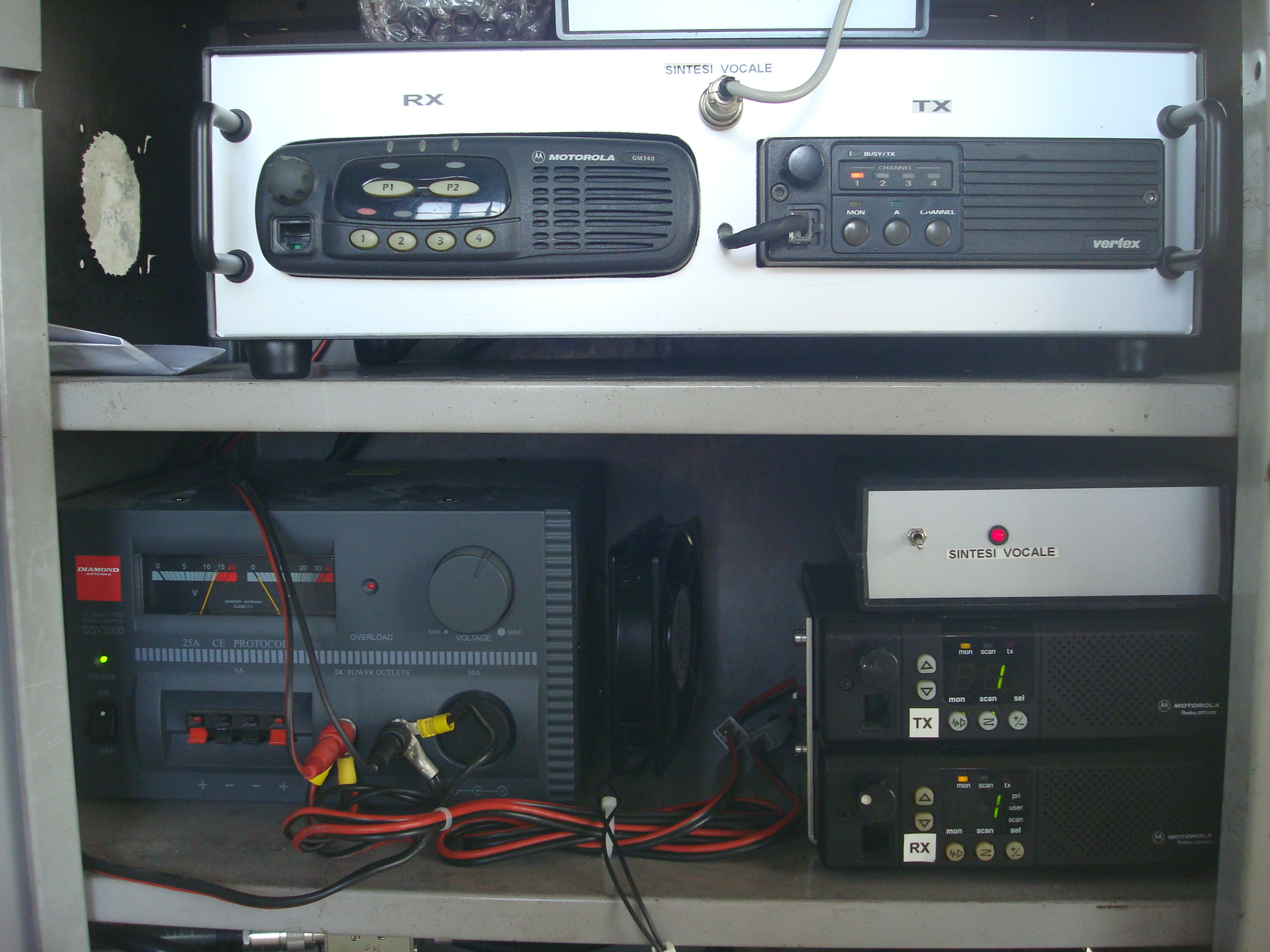

Dettaglio delle radio e strumentazioni utilizzate
|

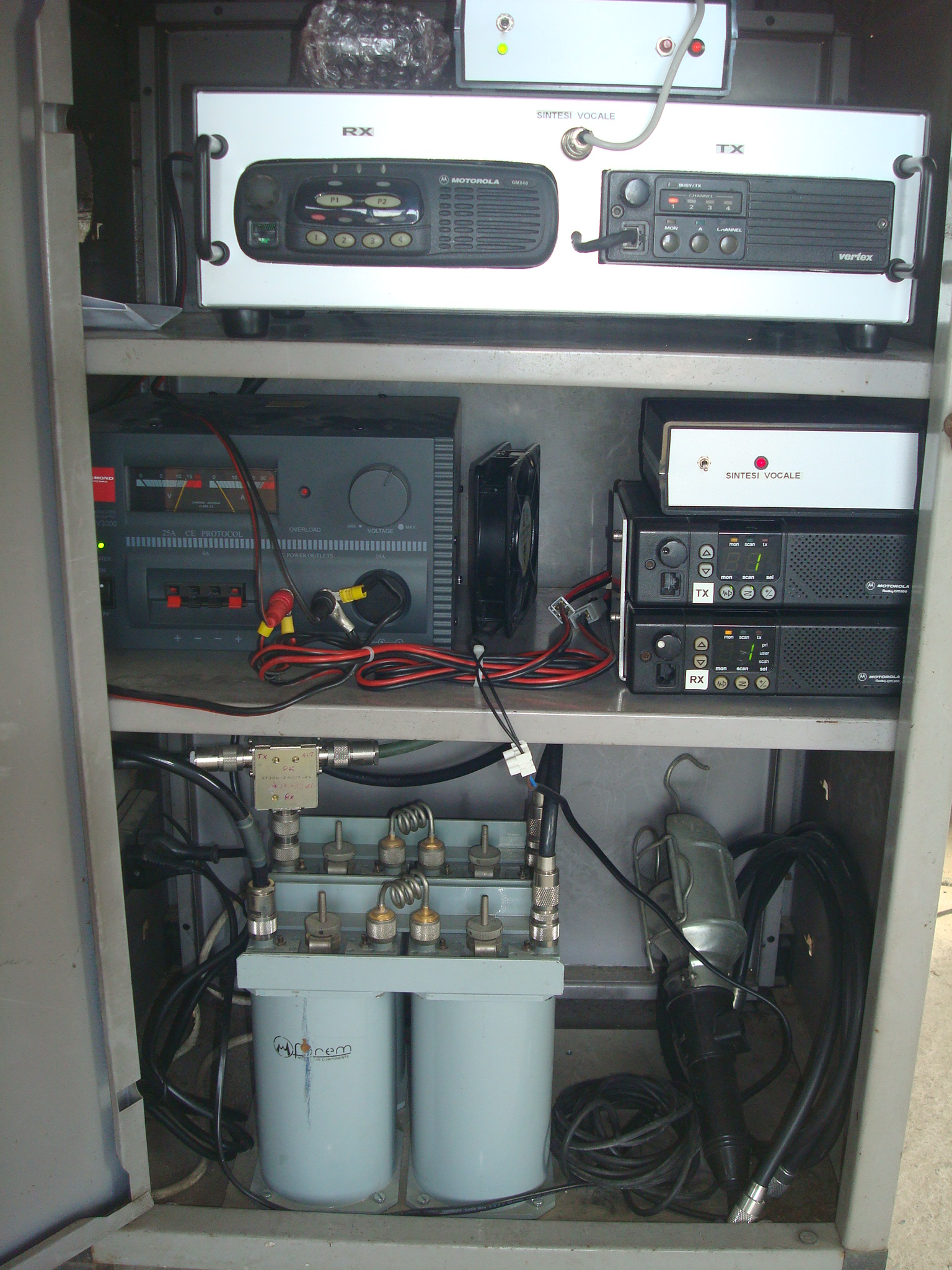

Visione completa del ponte ripetitore (sistema radio)
|

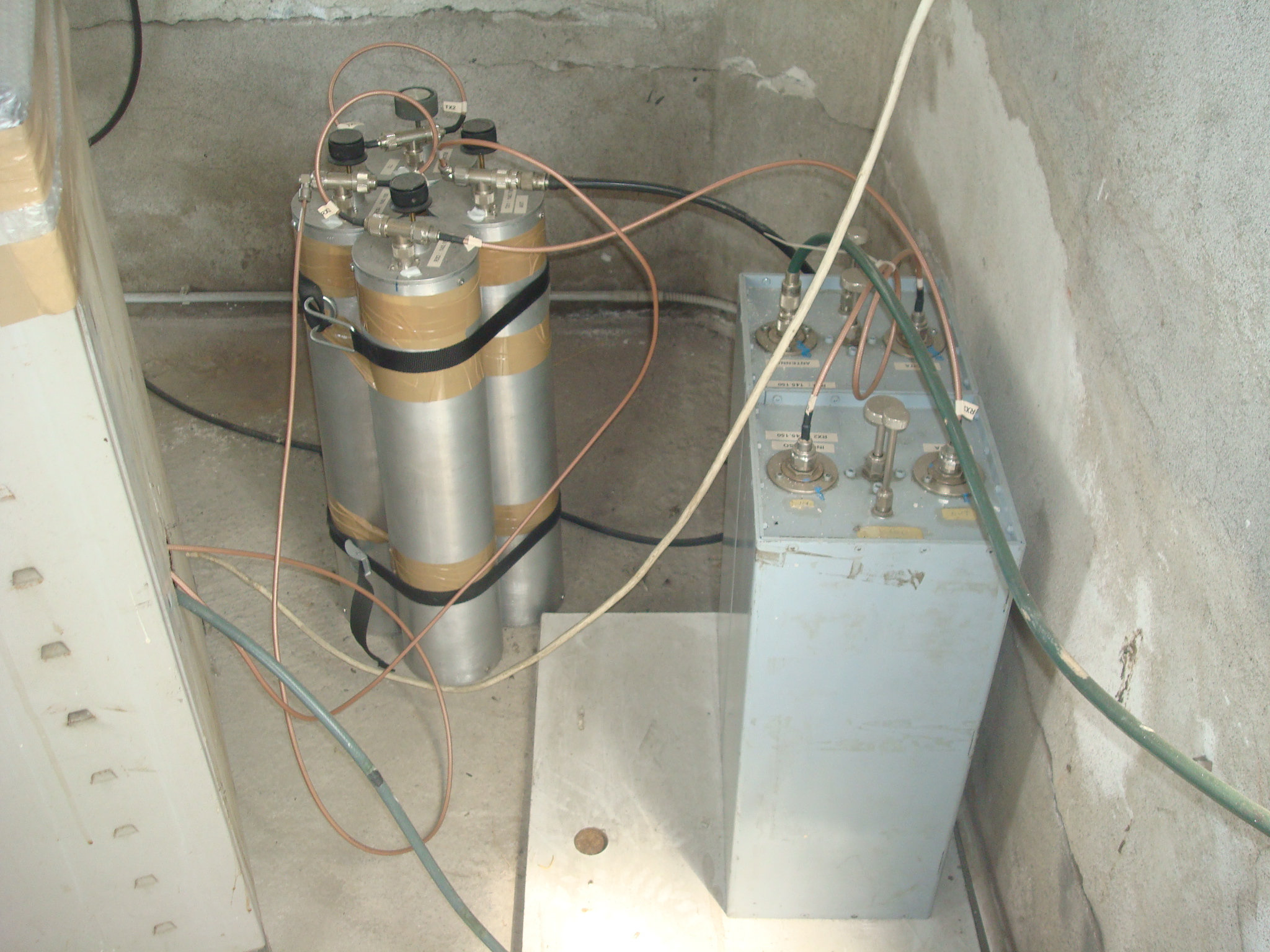

Un altro particolare tecnico del sistema
|
